Easy 3D – die Fahrwerkvermessung mit Präzision und Geschwindigkeit

3-D Fahrwerkvermessung mit Komfort- Paket: höchste Wiederholgenauigkeit, fahrender Felgenschlag, mobil, platzsparend, Ergebnisse in Echtzeit.

Easy 3D ist die weltweit einfachste Art, Fahrwerkvermessung hochgenau und gleichzeitig blitzschnell durchzuführen. Für höchste Präzision stehen die Beissbarth CCD-Kameras und das Beissbarth Referenzsytem, das eine feste Montage oder Kalibrierung der Messwertaufnehmer überflüssig macht. Eine Weltklasse-Kombination, höchste Reproduzierbarkeit inklusive.

Fürs Tempo garantiert Easy 3D: Achsvermessung in sieben Minuten bis zum Ausdruck. Da die Bildaufnahmefrequenz sehr hoch ist, kann man nahezu in Echtzeit messen. Kurze Rüstzeiten, schnell im Einsatz.

So ist Easy 3D Fahrwerkvermessung im wahrsten Sinne des Wortes eine „one man show“. Einfach und schnell zu bedienen, ohne besondere Kenntnisse in der Achsvermessung – und dadurch besonders wirtschaftlich.

Die beste Technik ist die, die am wenigsten Zeit braucht und doch genaueste Ergebnisse liefert.

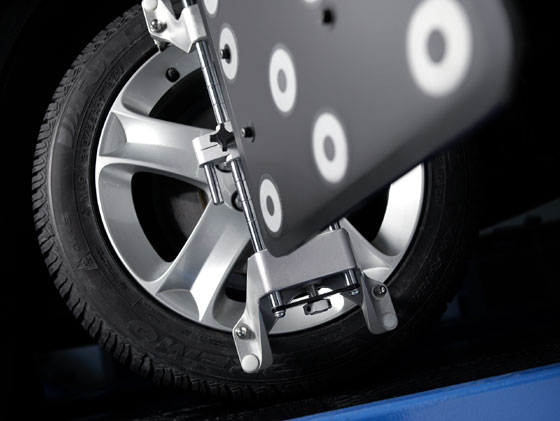

Alles, was Sie noch am Rad montieren, sind Radklammern und handliche, unempfindliche Messtafeln. Den Rest erledigen hochmoderne Stereo-Kameras. Messwertaufnehmer hängen Sie einfach ein und fertig!

Sobald sich die Messwertaufnehmer erkennen und die vier Tafeln scharf im Visier sind, ist Easy 3D einsatzbereit. Die Messwertaufnehmer können sich sogar bewegen, ohne das Ergebnis zu beeinflussen.

Zu jeder Vermessung gehört die Felgenschlagkompensation, mit der Sie eventuelle Aufspannfehler, ungenaue Radklammern und Felgen mit Seitenschlag kompensieren. Die Felgenschlagkompensation kann mit Beissbarth Unihaltern fahrend durchgeführt werden; Motorvibration beeinflusst die Ergebnisse nicht. Schluss mit Mechanikern, die Fahrzeuge mühsam hin und her schieben.

Das Auto muss während der Felgenschlagkompensation weder verlassen noch von Hand bewegt werden. Vom Auffahren bis zum Ausdruck dauert es ganze sieben Minuten.

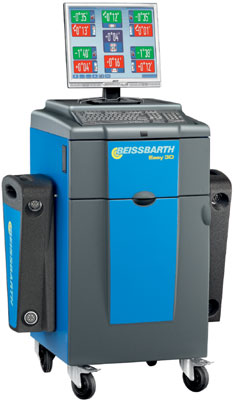

Ein überaus komfortabler Arbeitsplatz
Ideal für Werkstattketten und freie Werkstätten

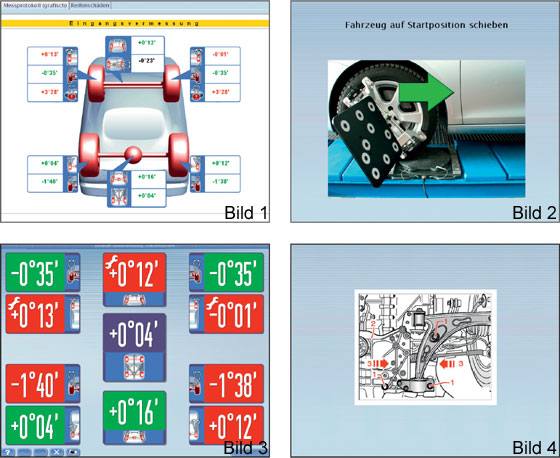

Je einfacher die Handhabung, umso sicherer die Bedienung. Aufbauend auf Windows XP hat Beissbarth die Benutzeroberfläche so gestaltet, dass sich die grafischen Buttons selbst erklären.

Datenerfassung Mit einer der weltweit größten Soll-Datenbanken und Einstellhilfen.

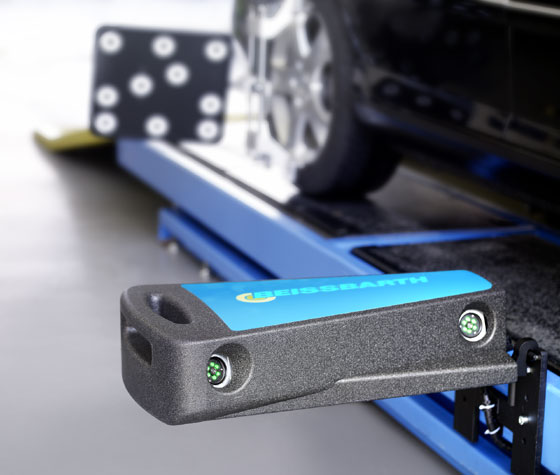

Messwertaufnehmer mit integriertem Referenzsystem. Gehäuse EPP: leicht, stoßfest, widerstandsfähig.

Messtafel Vermessung aller Fahrzeuge mit Radstand bis 3400 mm (optional bis 4300 mm).

Platzsparend und mobil. Mit der schlanken Easy 3D Lösung ist Raum in der kleinsten Werkstatt. Nur ca. 600 Millimeter auf jeder Seite – so viel Platz ist immer. Dabei einfach an der Fahrschiene zu befestigen.

Triangulation

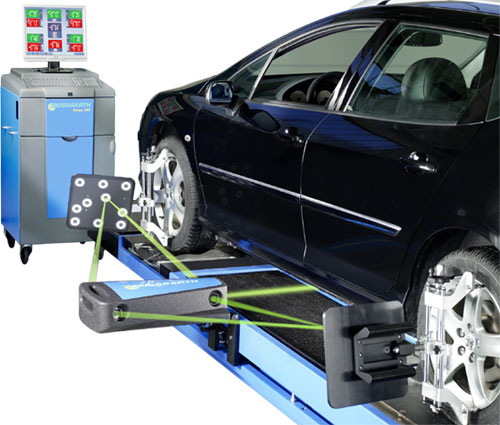

Easy 3D ist eine 3-D-Fahrwerkvermessung mit Triangulation pro Rad, das heißt zwei Kameras schauen auf je eine Messtafel. Winkel und Abstand der beiden Kameras sind gegeben, somit kann mittels Triangulation der Winkel und damit Abstand der Punkte auf der Tafel bestimmt werden.

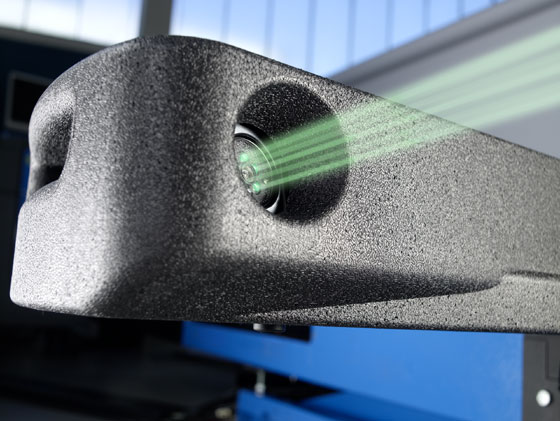

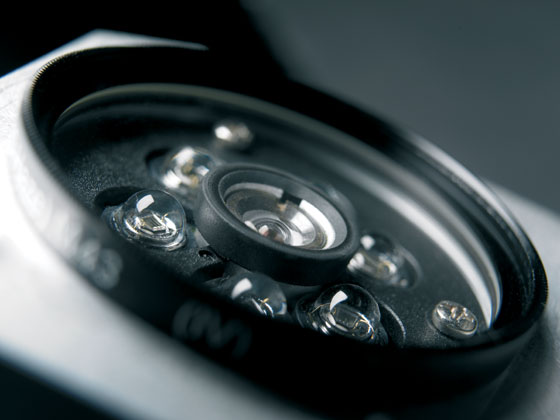

Jeder Messwertaufnehmer hat ein Referenzsystem, das aus zwei CCD-Kameras besteht. Die eine Kamera übernimmt die Querspurmessung zum anderen Messwertaufnehmer; zwei Pendel dienen dem Schwerkraftbezug; so wird die Position der Messwertaufnehmer bestimmt. Die Stereokamera sieht die Position der Raddrehachsen.

Die Messtafeln haben ein unbekanntes Muster von Punkten; deshalb ist die Felgenschlagkompensation immer notwendig, um das Muster der Punkte zu lernen.

Easy 3D – so muss Triangulation sein!

Einfach, schnell und verlässlich im Einsatz

Dank des Referenzsystems sind die Easy 3D Messwertaufnehmer mobil und müssen nicht fest an einer Werkstatt-Hebebühne montiert werden. Die für Achsvermessungen vorgesehenen Hebebühnen werden lediglich mit speziellen Halterungen und Kabelsätzen versehen; die Messwertaufnehmer können einfach abgenommen werden. Damit ist die Hebebühne für andere Arbeiten frei. Bei Befestigung an der Bühne ist immer die Freigabe des Bühnenherstellers notwendig.

Ideal ist Easy 3D für die Verwendung an einer Achsmessgrube. Hier werden die Messwertaufnehmer einfach auf den Boden neben das Fahrzeug gelegt. Je nach Messplatz wird Easy 3D mit drei optionalen Kabelsätzen ausgeliefert: für die Verlegung in Scherenbühnen, Viersäulenbühnen und auf Gruben.

Solldaten

• Die Beissbarth Fahrzeug-Solldatenbank enthält über 25.000 Daten direkt von 60 Fahrzeugherstellern; sie wird mehrmals im Jahr erweitert.
• Updates übers Beissbarth Software-Center
• mit Einstellbildern, Animationen und Videos

Die Easy 3D Software

• Digitale Bildbearbeitung.
• Je nach Bedarf ist die Vermessung frei wählbar: programmgeführt, schnell oder wahlfrei.
• Übersichtliche, große Darstellung der Messwerte
• Nachlauf- und Sturzeinstellung in angehobenem Zustand
• Spureinstellung bei eingeschlagenem Rad
• Messprotokoll aus zwei Varianten frei wählbar: tabellarisch und grafisch

Serienausstattung

Im Lieferumfang (169070001) enthalten:

• 1 Fahrwagen
• 2 Messwertaufnehmer
• 1 PC Windows XP
• 1 Drucker
• 1 Programmsoftware und Solldaten
• 1 Monitor (19”)
• 1 GB Power Hub
• 1 Messbox
• 1 Switch
• 1 Bremsspanner
• 1 Lenkradfeststeller 4 Messtafeln Standard

Zubehör *

• Überflur:
  • Typ Schwenkfuß.
    BB-Nr: 1 690 701 020
• Unterflur:
  • Typ Haken
    BB-Nr: 1 690 701 018
• Kabelsatz für:
  • Überflur frei
    BB-Nr: 1 690 701 028
  • Viersäulenbühne
    BB-Nr: 1 690 701 029
  • Scherenbühne
    BB-Nr: 1 690 701 030

* Bei Befestigung an der Bühne ist immer die Freigabe des Bühnenherstellers notwendig.

Easy 3D: Zubehör optional

Je nach Werkstattausstattung benötigen Sie:

• Drehplatten:
  • 2 mechanische Drehplatten aus Alu
    BB-Nr: 1 690 501 001 4
  • Füllstücke
    BB-Nr: 1 690 702 082
• 2 Schiebeplatten lang
  BB-Nr: 1 690 401 004
• Auffahrbleche kurz für Schiebeplatten bei Überflur ein Satz von 2 Stück
  BB-Nr: 1 690 401 008
• Trittschutz: zur Platzierung in der Bühnenadaption, über den Messwertaufnehmern ein Satz mit 2 Stück
  BB-Nr: 1 690 701 045
• Auffahrrampe: Teilesatz zur Verwendung auf ebenen Fahrschienen für zwei Drehplatten
  BB-Nr: 1 690 701 044
• Halt für Radklammern, Tafeln:
  • Zubehörwagen
    BB-Nr: 1 690 701 040
  • Wandkonsole
    BB-Nr: 1 690 701 041
• Tafeln LWB (für Radstände über 340 cm, 2 Stück hinten)

• Tastatur

  • Tastatur „Slimline“ Deutsch
    BB-Nr: 1 690 323 017
  • Tastatur „Slimline“ Englisch
    BB-Nr: 1 690 323 018
  Über 20 weitere Sprachen auf Anfrage.
• Infrarot-Fernbedienung (Satz mit Sender und Empfänger)
  BB-Nr: 1 690 502 001

Radklammern

• Unihalter
  BB-Nr: 1 690 311 001
• Multi-Quickspanner, für alle Felgen von 13“ bis 24“.
  BB-Nr: 932 501 250

Änderungen in der Technik und Ausstattung bleiben vor behalten. Bilder können Sonderzubehör beinhalten.
