 C-Net das computergesteuerte Prüfstraßensystem
Oktober 2004


CARTEC GmbH


Das CARTEC C-NET
Was ist C-NET?

C-NET ist ein computergesteuertes Prüfstraßensystem für die Fahrzeugbegutachtung. C-NET automatisiert und organisiert die Prüfabläufe und zentralisiert alle Prüfdaten auf einen Prüfstraßenrechner. Bis zu acht Fahrzeuge können pro Linie gleichzeitig geprüft werden. Die Prüfdaten werden einerseits durch die Prüfgeräte andererseits durch Eingabeterminals generiert. Spezifische Daten zum Fahrzeughalter und Fahrzeug können von einem zentralen Server abgerufen oder bei der Fahrzeugannahme eingegeben werden.

Ein offizielles Prüfprotokoll stellt alle Prüfergebnisse und eine Gut-/Schlechtbewertung übersichtlich und nachvollziehbar dar. Durch die automatischen Abläufe können die Taktzeiten pro Prüfplatz auf ca. 2 Minuten reduziert werden.

Eine präzise Bedienerführung auf Großdisplays unterstützt dies und gibt den Prüfern Sicherheit in der Anwendung der Prüftechnik. Die Großdisplay können mehrsprachig betrieben werden. Am Prüfstraßenrechner kann der Status über den Fortgang der Prüfung an den einzelnen Prüfplätzen abgefragt werden. Detaillierte Meßergebnisse der einzelnen Prüfgeräte können aufgerufen oder gedruckt werden.

Eine Fahrzeugprüfung kann zu jeder Zeit unterbrochen und zu einem beliebigen Zeitpunkt wieder fortgesetzt werden. Bereits ermittelte Prüfergebnisse gehen dabei nicht verloren.

C-NET bietet ein hohes Maß an Manipulationssicherheit, da die Fahrzeugbeurteilung von den Prüfgeräten direkt durchgeführt und die Ergebnisse elektronisch zum Prüfstraßenrechner übertragen werden. Prüfergebnisse und Fahrzeugdaten jedes einzelnen Fahrzeuges werden in einer Datenbank im Prüfstraßenrechner archiviert.

Daten von Fahrzeugen mit mangelhafter Beurteilung werden in einer eigenen Datenbank gespeichert, von der sie bei der erneuten Prüfung abgerufen werden können. Überprüft werden nur die bemängelten Punkte. Das Prüfprotokoll beinhaltet jedoch wieder die gesamte Inspektion. Bei Prüfstationen mit mehreren Prüfstraßen können die Prüfergebnisse auch auf eine zentrale Datenbank (Server) gespeichert werden. Ebenso können für die Prüfung benötigte Daten von diesem geladen werden. Das können Daten sein, welche bei einer zentralen Kundenannahme generiert, aber auch Grenzwerte für die Prüfung selbst sein. Über ein WAN können Prüfstationen landesweit mit einem zentralen HOST (Fahrzeugregistrierungsamt) vernetzt werden.
C-NET Vorteile:
  • Kundenannahme: zentral oder dezentral
  • Einmalige Dateneingabe zu Fahrzeug und -Halter
  • Automatische Steuerung der Abläufe
  • Bedienerführung ein- oder zweisprachig
  • Einfach zu bedienen
  • Automatische Fehlerbewertung
  • Bis zu acht Fahrzeuge pro Linie
  • Übersichtlicher Prüfbericht
  • Manipulationssicher
  • Schnittstelle zu Server mit zentraler Datenbank
  • Modulare Software, einfache Anpassung an bestehende Systeme
  • Prüfstatusanzeige der gesamten Linie (Kontrolle)
  • Statistische Auswertungen
  • Archivierung der Fahrzeug- und Meßdaten
  • Organisation von Wiederholungsprüfungen
  • Funktionssicher durch robuste Industrieausführung
  • Keine Standard-PC in der Prüflinie (Arbeitsbereiche, Prüfgeräte)

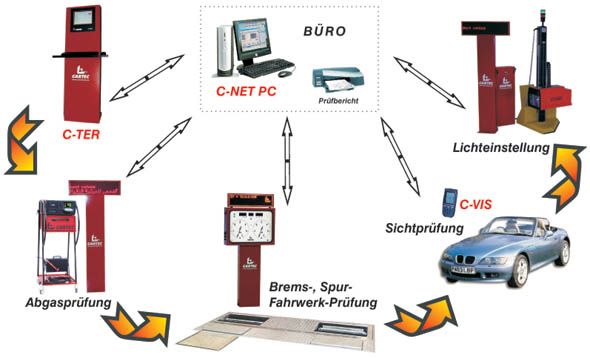

C-NET Aufbau:

In der Basisversion erfaßt das C-NET die Bereiche:

  • Abgasprüfung
  • Bremse, Fahrwerk, Spur
  • Lichttest
  • Sichtprüfung
  • Fahrzeugannahme, Dateneingabe
  • Prüfprotokollerstellung

Über Großdisplays (C-DISP) werden die einzelnen Prüfgeräte mit dem Prüfstraßenrechner vernetzt. Ethernet ist hier der Standard für einen schnellen und sicheren Datenverkehr. Für die Kundenannahme in der Prüfstraße und zur Dateneingabe stehen Datenterminals (C-TER) mit Keyboard und Maus zur Verfügung. Ein Barcodeleser kann bei Bedarf angeschlossen werden. Die visuelle Fahrzeugbeurteilung kann an einem oder mehrere Arbeitsplätze durchgeführt werden (oberhalb und unterhalb des Fahrzeugs). Die Erfassung der bemängelten Punkte erfolgt mittels Handheldcomputer (C-VIS) oder an den Datenterminals (C-TER). Die Handheldcomputer können mit einem drahtlosen Datenübertragungssystem ausgestattet werden. Die Anordnung der Geräte und Arbeitsplätze kann beliebig gewählt und im Prüfstraßenrechner einfach konfiguriert werden. In der gleichen Reihenfolge übernimmt die Ablaufsteuerung das automatische Durchschieben der Fahrzeuge durch die Prüfstraße. Weitergerückt werden die Fahrzeuge jeweils dann, wenn am Prüfstraßenrechner die Ergebnisdaten vorliegen. Bis zu acht Arbeitsplätze bzw. Fahrzeuge können gleichzeitig gesteuert werden.

C-NET Komponenten:

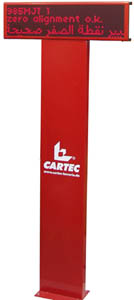

C-DISP3:

Graphikfähiges Display 24x96 Bildpunkte. Texte können in unterschiedlichen Fonts und Größen dargestellt werden. Sonderzeichen für Schriften wie z.B. arabisch sind darstellbar. Texte können gleichzeitig in verschiedenen Sprachen dargestellt werden, z.B. englisch und arabisch. Unterstützende Graphiksymbole sind darstellbar.

C-DISP3 ist das Verbindungsglied zwischen Prüfgerät und Prüfstrasenrechner. Fahrzeugkennung und zugehöriger Messdatensatz werden im C-DSIP3 verkettet und zu dem Prüfstrassenrechner übertragen. Protokoll TCP/IP.

Angezeigt werden:

  • Fahrzeugkennung oder Ident-Nr.
  • Bedienerführung Prüfgerät
  • Bewertung PASS/FAIL
  • Systemmeldungen

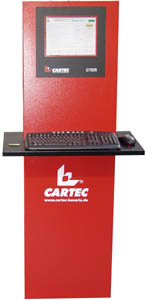

C-TER:

Datenein- bzw. Ausgabeterminal mit einem 12“ LCD-Bildschirm mit integriertem Singleboardcomputer. Bedienung erfolgt über handelsübliche PC-Tastatur und Maus.

Je nach Anwendung gibt es eine Ausführung mit Standsäule oder mit Wandhalterung (Einbau in Montagegrube).

C-TER steht in der Regel am Anfang der Prüfstraße zur Fahrzeugannahme und Dateneingabe.

Angaben zum Fahrzeug können ausgegeben und bei Bedarf korrigiert werden. Zur komfortablen Dateneingabe kann ein Barcodeleser angeschlossen werden.

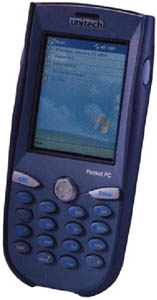

C-VIS:

Zur Erfassung der Mängel bei der optischen Beurteilung des Fahrzeuges wird ein Handheldcomputer verwendet.

Ein strukturierter Aufbau und eine Gruppierung der Prüfpunkte gewährleisten eine schnelle Eingabe der Mängel. Graphische Symbole unterstützen die Bedienerfreundlichkeit. Die Prüfpunkte können durch eine Editierfunktion einfach den Erfordernissen angepaßt werden.

Eine Klassifizierung der Mängel (leicht, schwer) sowie zusätzliche Kommentare aus Textbibliotheken können hinzugefügt werden. Der Datenaustausch mit dem Prüfstraßenrechner erfolgt über eine Dockingstation. Alternativ steht eine drahtlose Anbindung zur Verfügung.

Das ist von Vorteil, wenn der Prüfer einen entsprechend großen Arbeitsbereich hat oder zu jeder Zeit Informationen vom Prüfstraßenrechner empfangen oder senden will. Zeitersparnis durch Verkürzung der Arbeitswege.


C-NET Software:

Steuert die gesamten Abläufe in der Prüfstraße. Die Fahrzeuge werden ab der Annahme automatisch Schritt für Schritt in geordneter Reihenfolge zu den einzelnen Arbeitsplätzen (Prüfstand) geleitet. An den einzelnen Arbeitsplätzen wird dann jeweils die zugehörige Fahrzeugnummer angezeigt.

Die gesamten Prüfaktivitäten auf der Prüflinie sowie der Fortschrittder einzelnen Fahrzeuge ist einsehbar. Statusanzeigen, ob Prüfung erforderlich, Prüfergebnisse vorhanden und PASS/FAIL Informationen unterstützen dies.

Detaillierte Prüfergebnisse in den einzelnen Prüfplätzen können eingesehen, analysiert und ausgedruckt werden. Nach Abschluß des Prüfprozesses werden die Prüfergebnisse in einer Datenbank abgelegt und ein Prüfprotokoll generiert. Der Ausdruck kann auf bereits vorgedruckte Formulare (offizieller Prüfbericht) oder auf leere Blätter erfolgen.

C-NET bietet die Erstellung über Statistiken - Übersicht Mängel, Fahrzeuge mit/ohne Mängel, etc. C-NET bietet die Möglichkeit mit übergeordneten Systemen - zentraler HOST mit Datenbank, Buchungssystem, Abrechungssystem, etc. Daten auszutauschen.Ein durchgängig elektronischer Datenverkehr mit Steuerung der Abläufe gewährleistet Sicherheit in allen Bereichen und steigert die Effektivität.

Bild klicken zur Grossansicht.













Quelle: Cartec GmbH, Frau Monika Nitsche, Marketing
