Anwendung

Bei der Leistungsprüfung von Traktoren, Mähdreschern, Landmaschinen, Unimogs und Kommunalfahrzeugen kommen Zapfwellenprüfstände zum Einsatz. Eine Leistungsmessung auf Rollenprüfständen, wie das sonst üblich ist, ist aus verschiedenen Gründen nicht möglich.

Die Geschwindigkeit dieser Fahrzeuge reicht für eine Messung (insbesondere der Verlustleistung) nicht aus. Aber auch die Reifen mit grobem Profil verhindern eine Messung auf dem Rollenprüfstand - daher die Abnahme der Leistung an der Zapfwelle. Die Leistungsmessung ist bei solchen Fahrzeugen eine durchaus übliche Maßnahme, um den Kraftstoffverbrauch zu optimieren sowie Motordiagnosen unter Belastung und Einstellarbeiten durchzuführen. Der hohe Preis der Landmaschinen rechtfertigt aufwändige Diagnosen, damit ein optimaler Wirkungsgrad erreicht wird. Mit dem W 500 hat HETRA einen Leistungsprüfstand für Traktoren bis zur höchsten Leistungsklasse auf den Markt.

Wirbelstrombremse

Im Gegensatz zu anderen Produkten auf dem Markt besitzt der W 500 zwei großzügig dimensionierte elektronische geregelte Wirbelstrombremsen. Das macht ihn gegenüber den Prüfständen mit kleinen Wirbelstrombremsen wesentlich leistungsfähiger. Auch bei längeren Belastungstests sind die beiden Wirbelstrombremsen nicht an ihre Leistungsgrenze zu bringen. Zwei Ventilatoren besorgen die nötige Kühlung.

Funkübertragung

Besonderes Alleinstellungsmerkmal ist die bereits in der Standardausführung enthaltene Prüfstandssteuerung per Funk, das heißt keine störende Kabelverbindung vom Handpult zum Prüfstand. Diese innovative Technik unterstützt ein bequemes und effektives Arbeiten und verhindert eine Stolperfalle.

Vollautomatischer Prüfablauf

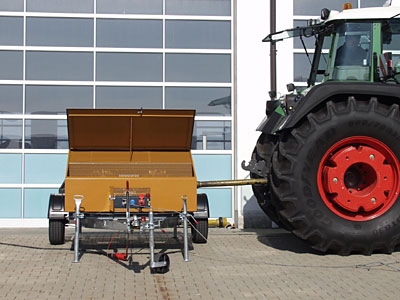

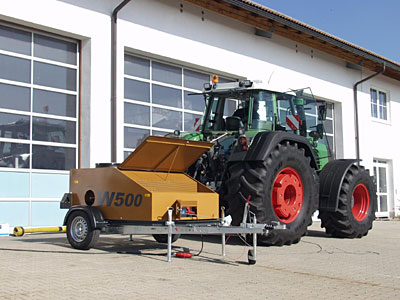

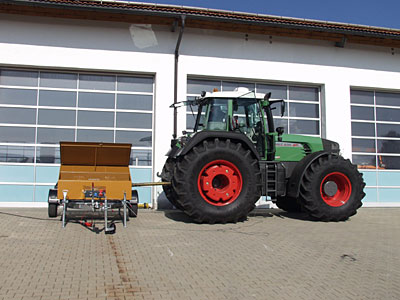

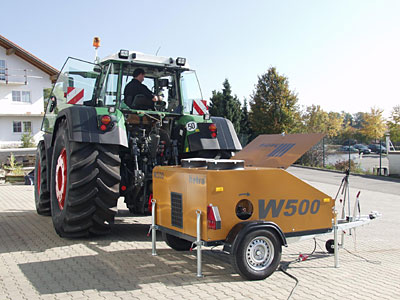

Nach Eingabe der Daten läuft die Leistungsmessung vollautomatisch ab. Neben der Messung der Leistung, des Drehmomentes und der Wellendrehzahl, bieten die Lastsimulationsprogramme dem Anwender vielfältige Prüf- und Diagnosemöglichkeiten. So kann die Standardversion des W 500 problemlos mit einem Kraftstoffverbrauchsmessgerät in den Diagnosemöglichkeiten erweitert werden. Mit den zwei großen über Elektrolüfter zusätzlich gekühlten Wirbelstrombremsen verfügt der W 500 über Leistungsreserven, die auch die Messung leistungsstarker Traktoren ohne Probleme ermöglicht. Der Zapfwellenleistungsprüfstand wird serienmäßig auf einem PKW Anhänger montiert. Dies bedeutet einen mobilen und flexiblen Einsatz des Prüfstandes. Die Ergebnisse der Messungen bzw. Prüfungen können über den serienmäßigen Streifendrucker, der im Handpult eingebaut ist, dokumentiert werden.

Umfassende Auswertungen

Auch für Anwender, die umfangreiche Messreihen durchführen möchten und daher besondere Auswertemöglichkeiten der Daten benötigen, bietet der HETRA W 500 die passende Lösung. Mit der optionalen PC Auswertesoftware können die Messdaten auf dem PC / Laptop ausgewertet, als Leistungsdiagramm dargestellt und über einen Drucker als DIN A4 Leistungsdiagramm ausgedruckt werden. Die Steuerung des Prüfstandes erfolgt hierbei weiterhin über das Funkhandpult auf dem bis zu 10 Messungen gespeichert werden können. Anschließend werden die Daten der Messungen einfach über Funk auf den PC / Laptop, auf dem die Auswerte-Software installiert ist, übertragen.

Ausbaustufen

In der letzten Ausbaustufe wird der Prüfstand direkt über einen PC / Laptop gesteuert. Das klar strukturierte Menü ermöglicht eine einfache Bedienung des Prüfstandes vom Laptop aus. Auch hier kommt wieder die innovative Funktechnologie zum Einsatz. Für die Datenübertragung vom Laptop zum Prüfstand ist somit kein Kabel mehr erforderlich. Der Bediener des Prüfstands nimmt den Laptop mit in die Fahrerkabine des Traktors und kann somit den Prüfstand über den Rechner bequem bedienen. Auch hier behindert kein störendes Kabel den Arbeitsablauf.

Erweiterungen

In dieser PC -gesteuerten Variante des W 500 kann neben dem Verbrauchs-Messgerät auch ein HETRA Abgasmessgerät angeschlossen werden. Weitere Features können nach Anfrage angeboten werden. Auf Grund dieser modularen Bauweise bietet, der W 500 dem Kunden eine Vielzahl von Mess- und Diagnosemöglichkeiten Die Steuerung des Prüfstandes über PC ermöglicht eine sehr übersichtliche Darstellung der Messdaten auf dem Monitor. Auch die Auswertung der Daten über Zoom- und Cursorfunktionen erleichtert dem Kunden die Arbeit sehr. Natürlich können die Messergebnisse auch in dieser Version über einen Farbdrucker als DIN A4 Leistungsdiagramm ausgedruckt werden.

Fazit

Schon die Standardversion des W 500 mit der Steuerung über das Funkhandpult nimmt im Markt eine Spitzenstellung ein. Betrachtet man dann zusätzlich die Anschlussmöglichkeit des Verbrauchsmessgerätes bzw. des Abgastesters und die Ausbaumöglichkeiten über das Auswerteprogramm oder die laptopgesteuerte Variante, so hebt sich der neue HETRA Zapfwellenleistungsprüfstand W 500 deutlich von den auf dem Markt befindlichen Prüfständen ab.
